твердопаливний котел Kraft серії F

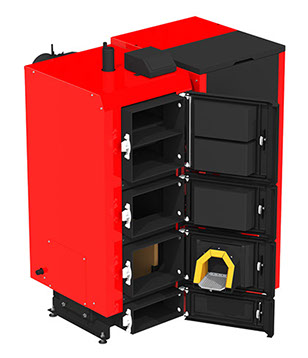

Автоматичний пеллетний котел з факельним пальником Kraft серії F

Виберіть потужність котла

Безкоштовна доставка по Україні

Ціна : 133 500 грн

 Є в наявності

Ціна : 138 000 грн

 Є в наявності

Ціна : 143 000 грн

 Є в наявності

Ціна : 166 000 грн

 Є в наявності

Ціна : 195 000 грн

 Є в наявності

Ціна : 269 000 грн

 Є в наявності

Ціна : 339 000 грн

20

25

30

40

50

75

97

Безкоштовно доставимо котел до будь-якого населеного пункту України, де є відділення або адресна доставка транспортної компанії.

Оплата зручним способом

Накладений платіж (готівкою при отриманні), переказ на банківську картку Приват Банку (за рахунком), за безготівковим розрахунком (з ПДВ).

Види палива

пеллета дерев'яна

пелета з соняшника

Гарантія 3 роки від виробника

Гарантійний термін на всі твердопаливні котли KRAFT складає 3 роки. Експлуатаційний термін складає 14 років.

оформлення замовлення

* обов'язкові поля для заповнення. Ваші дані захищені політикою конфіденційності.

Пелетний котел KRAFT серії F – це котел з автоматичною подачею палива, який працює на пелеті будь-якої якості. Їхня відмінність в тому, що вони максимально автоматизовані і не вимагають постійного обслуговування.

І хоча пелета є основним паливом для цього агрегату, його так само можна топити і дровами, брикетами або вугіллям. Така можливість надана для випадків, коли, наприклад, немає пелети, або відсутня електроенергія та пальник не може працювати. Для роботи на дровах достатньо встановити в топці чавунні колосники, які спираються на спеціально вварені труби. І на них уже розводити вогонь та топити дровами чи вугіллям, у ручному режимі.

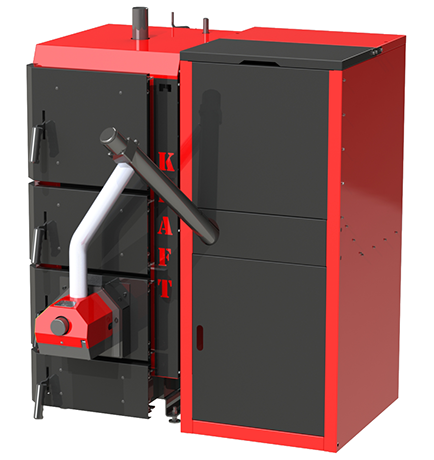

елементи конструкції котла

Автоматика

теплоізоляція

Система реагує на температуру в будинку та на вулиці, контролює спалювання палива за допомогою вентилятора.

завантажувальні дверцята

Призначена для завантаження та довантаження палива (пелети) у паливний бункер.

З метою безпеки водяна сорочка котла з усіх боків закривається металевою конструкцією - обшивкою, під якою знаходиться шар термостійкої ізоляційної вати.

Шнек

Доставляє паливо (пеллету) з паливного бункера на пальник.

дверцята для чищення

Призначена для чищення котла, що забезпечує доступ до ящика зольника.

паливний бункер

Бункер наповнюється паливом (пілетою), яке через шнек надходить на смолоскип. Об'єм бункера дозволяє робити довантаження раз на тиждень, при цьому котел безперервно опалюватиме приміщення цілодобово.

Термостійка ручка

Ергономічна ручка виконана з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного та безпечного використання.

Факельний пальник

Призначена для автоматичної подачі та спалювання паливних гранул (пелет) у казані. Пеллета, потрапляючи в зону горіння, спалахує і, згоряючи в повітряному потоці, утворює факел.

дверцята конвективного відділення

При чищенні котла дає можливість дістатися важкодоступних місць теплообмінника. Під час роботи котла категорично забороняється відкривати, щоб уникнути задимлення приміщення.

1

3

4

5

2

8

6

7

7 днів

роботи

Автоматичний котел з пристроєм, що подає, і бункером для палива працює на одному завантаженні від 3 до 7 днів. Тривалість залежить від виду палива, розміру бункера та температури на вулиці. Спалювання палива в казані управляється контролером. З функцією автоматичного розпалювання котел може працювати абсолютно автономно. Обслуговування пелетного котла полягає в тому, що в бункер необхідно періодично завантажувати паливо та іноді чистити.

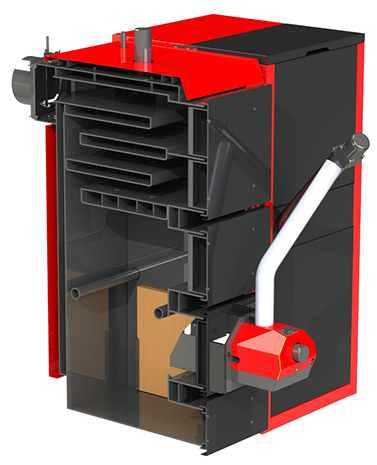

1

Котлова сталь 6 мм

5

Теплоізоляційний шар

Основний матеріал – котлова сталь марки 09Г2С (європейський аналог P265GН) товщиною 6 мм. Вона витримує більш високу температуру, ніж потрібно для згоряння твердого палива. Котел виготовляється із цільного листа сталі, що зменшує кількість зварних швів.

Між водяною сорочкою та обшивкою знаходиться шар термостійкої ізоляційної вати. Це запобігає надмірній віддачі тепла в приміщення, де знаходиться котел, і дозволяє підвищити ефективність котла.

6

Герметичні дверцята

2

Водяна рубашка

Стінки котла наповнені водою, що дозволяє ефективніше опалювати свій будинок. А так само дана конструкція дозволяє витримувати високі температури, що продовжує термін служби котла.

Дверцята в камері згоряння виготовлені з котлової сталі, яка витримує великі температури. Їх конструкція забезпечує повну герметичність, що унеможливлює попадання зайвого кисню в камеру згоряння. Неконтрольоване надходження кисню різко знижує ККД котла та збільшує витрату палива.

3

великий теплообмінник

7

топка пальника

Теплообмінник має складну конструкцію, яка закручує дим, що виділяється, уповільнюючи тим самим його хід. Водяні кишені встигають забрати ще більше тепла, що підвищує ефективність обігріву будинку.

Основою пальників є топка. У ній відбувається первинне згоряння та подальший допалювання продуктів газифікації пелети. Залишкова зола видаляється з топки механічним способом.

4

Шамотна плита

8

Подвійне проварювання швів

Вогнестійкий матеріал, захищає стінки камери топки від впливу вогняного факела пілетного пальника. Це надає котлу більшої надійності та безпеки, а також збільшує термін служби.

Зварювальний шов впливає термін служби котла. Шви теплообмінників заварюються з 2 сторін: зсередини та зовні. Завдяки цьому термін служби казана значно збільшується.

Технічні характеристики

Параметри

Од. вим.

F20

F25

F30

F40

F50

F75

F97

Потужність

кВт

20

25

30

40

50

75

97

Орієнтовно опалювальна площа

м²

200

250

300

400

500

750

1000

ККД

%

92

Площа поверхні теплообміну в котлі

м²

2,5

3,0

3,4

4,0

5,1

6,6

9,0

Об'єм води в котлі

л

88

102

118

141

174

258

308

Маса котла без води

кг

413

452

502

537

681

906

1203

Мінімальна температура води

°C

58

Максимальна температура води

°C

90

Номінальний (максимальний) тиск води

МПа

0,15

0,2

Випробувальний тиск води, не більше

МПа

0,4

Споживання електроенергії (230 В, 50 Гц)

Вт

80

100

Діаметр патрубків "подачі" та "обратки" (Ду)

мм

50

65(ФЛ)

Діаметр патрубка запобіжного клапана

мм

15

20

Параметри топки та бункера

F20

F25

F30

F40

F50

F75

F97

Глибина топки

мм

400

470

510

590

610

710

970

Ширина топки

мм

380

400

450

550

Об'єм топки

дм³

88

98

122

145

214

305

416

Об'єм паливного бункера

мм

380

700

Параметри димаря

F20

F25

F30

F40

F50

F75

F97

Необхідна тяга димових газів

Па

23-35

Температура топкових газів на виході з казана

°C

100-180

Площа перерізу

см²

254

380

490

706

Внутрішній діаметр

мм

180

220

250

300

Висота (мінімальна)

м

5

6

7

Габаритні розміри котла

F20

F25

F30

F40

F50

F75

F97

B - загальна ширина

мм

1260

1280

1330

1690

В1 - ширина по корпусу котла

мм

610

630

680

780

В2 - ширина бункера

мм

600

850

H - висота з патрубками подачі

мм

1485

1560

1540

1865

1875

H1 - висота до центра димаря

мм

1235

1290

1590

1575

1550

Н2 - висота до центра патрубка обратки

мм

295

290

325

L - глибина з димарем

мм

1050

1125

1170

1300

1330

1435

1690

L1 - глибина по корпусу котла

мм

805

880

930

1010

1050

1090

1350

L2 - глибина бункера

мм

710

850

L3 - максимальная глибина

мм

1285

1360

1405

1535

1565

1800

2210

Вартість

F20

F25

F30

F40

F50

F75

F97

Ціна з пальником OXI (Україна)

грн

133 500

138 000

143 000

166 000

195 000

269 000

339 000

Інструкція з експлуатації

Kraft серії F



Забороняється використовувати котел Kraft серії F, не ознайомившись з інструкцією з експлуатації!

УВАГА! Виробник має право вносити зміни до конструкції котла в рамках модернізації виробу. Ці зміни можуть бути не відображені на сайті та в цьому Посібнику, за умови, що основні характеристики виробу залишаться без змін.

2

3

1

4

5

6

8

7

1. Патрубок «обратки»

Підведення теплоносія (води) здійснюється через патрубки зворотної мережної води, розташованого в нижній частині задньої стінки котла.

2. Патрубок «подачі»

Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережної води, що розташований на верхній площині котла.

3. Штуцер зливу води з котла

Используется для слива воды из котла. Размещен в низу задней стенки на более новых модификациях котлов размещен в нижней части боковой стенки корпуса.

4. Штуцер під групу безпеки котла

У верхній частині корпусу котла розташований штуцер для встановлення безпеки групи котла.

5. Борів

Топкові гази виходять у димар через борів, розташований у задній частині корпусу котла.

6. Шибер

Борів обладнано вбудованим дросельним клапаном продуктів згоряння – шибером. У разі надто високої тяги в димарі шибер дозволяє знизити її шляхом часткового перекриття вихідного отвору.

7. Паливний бункер

Використовується для зберігання палива (пелети), тому рекомендується ставити на відстані від котла мінімум 50мм.

8. Ніжки котла

Стійкі ніжки зроблені з міцного матеріалу таким чином, щоб було зручно при транспортуванні.

УВАГА!

Забороняється експлуатація котла без запобіжного клапана та/або групи безпеки котла.

Комплектація

гарантія

Комплект поставки включає:

Середній термін служби – 14 років.



- котел із чотириходовим теплообмінником;

- факельний пелетний пальник;

Термін гарантії розраховується від дати видачі котла покупцеві та складає:



- 3 роки на справну роботу казана;



- Контролер управління;



- шнек подачі пального з гнучким шлангом, що з'єднує його з пальником;

- паливний бункер;

- регульовані ніжки;



- 1 рік на вузли електроніки, автоматики та механічні пристрої (змонтовані у казані, випущені іншими виробниками: контролер, вентилятор, клапан безпеки, моторредуктор, шнековий механізм подачі палива).



- пристрої для обслуговування (очищення) котла;

Гарантія не поширюється на матеріали, що швидко зношуються:



- ущільнювачі;



- паспорт, інструкція з експлуатації.



- конденсатори;

Возможна поставка котлов с факельной пеллетной горелкой OXI (Украина) или факельной пиллетной горелкой EcoPalnik (Польша).



- датчики.

інші переваги

Надійність та безпека

Котел Kraft серії F виготовляється із матеріалів високої якості. Теплообмінник із котлової сталі товщиною 6мм, забезпечує довгий термін служби. Немає небезпеки займання пелети в бункері, так як паливо дозується невеликими порціями і вільно прокидається у вузол прийому палива пальника через гнучкий гофрований негорючий рукав.

ефективність

Пеллетний пальник факельного типу - хороша альтернатива газовому. Такий пальник сам регулює подачу палива та повітря залежно від потреби в теплі, обладнаний функцією автоматичного розпалювання. Найбільша ефективність роботи пальника досягається при роботі на пелетах, виготовлених з тирси і стружок. ККД 92%

автоматизований процес

Коли йдеться про автоматизацію роботи котлів, не можна упустити одну важливу функцію факельних пальників – автоматичне розпалювання. Це дозволяє котлу бути економічним, безпечним та зручнішим у контролі порівняно з іншими видами твердопаливних котлів.

сумісність з бойлером

При підключенні бойлера непрямого нагріву краще вибирати схему з пріоритетом - вона забезпечує необхідну кількість потреб гарячої води. При цьому опалення не страждає: для нагрівання всього об'єму води достатньо 20-40 хвилин, а для підтримки температури при розігрітому казані - 3-8 хвилин. За такий час жоден будинок не охолоне.

тривалість горіння

Автоматичний котел йде в комплекті з великим паливним бункером, що працює на одному завантаженні до 7 днів. Обслуговування пелетного котла полягає в тому, що в бункер необхідно періодично завантажувати паливо (1 раз на кілька днів) та видаляти золу – приблизно 1 раз на два тижні.
