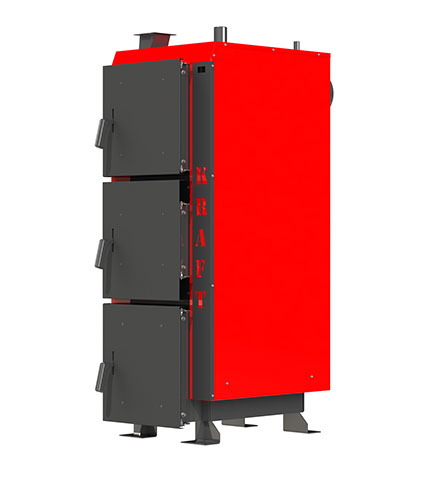

Напівавтоматичний твердопаливний котел тривалого горіння Kraft серії L

Виберіть потужність котла

Безкоштовна доставка по Україні

Ціна: 57 700 грн

Ціна без автоматики: 51 200 грн

 Є в наявності

Ціна: 60 000 грн

Ціна без автоматики: 53 500 грн

 Є в наявності

Ціна: 64 400 грн

Ціна без автоматики: 57 900 грн

 Є в наявності

Ціна: 71 000 грн

Ціна без автоматики: 64 500 грн

 Є в наявності

Ціна: 77 500 грн

 Є в наявності

Ціна: 96 900 грн

 Є в наявності

Ціна: 138 900 грн

 Є в наявності

Ціна: 169 900 грн

 Є в наявності

15

20

25

30

40

50

75

97

Безкоштовно доставимо котел до будь-якого населеного пункту України, де є відділення або адресна доставка транспортної компанії.

Оплата зручним способом

Накладений платіж (готівкою при отриманні), переказ на банківську картку Приват Банку (за рахунком), за безготівковим розрахунком (з ПДВ).

Види палива

дрова заготовлені

деревні відходи

деревне вугілля

дрібне вугілля

вугілля кам'яне

брикети з дерева

брикети з вугілля

Гарантія 3 роки від виробника

Гарантійний термін на всі твердопаливні котли KRAFT складає 3 роки. Експлуатаційний термін складає 14 років.

оформлення замовлення

* обов'язкові поля для заповнення. Ваші дані захищені політикою конфіденційності.

Твердопаливний котел тривалого горіння KRAFT серії L – це універсальний котел верхнього горіння, що працює на будь-якому твердому паливі. При його виробництві застосовується виключно котлова сталь марки 09Г2С (європейський аналог P265GН), товщиною 6 мм. Таке поєднання забезпечує термін служби котла протягом 20-25 років.

Потужна лінійка починається від 15 кВт і закінчується 97 кВт. Це означає, що такими котлами можна опалити приміщення площею від 150 кв. до 1000 м. кв. Сфера їх застосування – це не лише побутові приміщення, а й промислові об'єкти: магазини, СТО, готелі, бази відпочинку тощо.

Час автономної роботи на одній закладці дров становить до 12 годин, на вугіллі цей котел працює до 24 годин в залежності від якості палива.

Твердопаливні котли KRAFT серії L мають збільшену топку у верхній частині якої розташовані форсунки для подачі вторинного повітря. Це дає можливість застосовувати схему верхнього горіння, що суттєво збільшує час горіння палива. Для більш ефективної та тривалої роботи котла рекомендується встановлювати котел разом із баком акумулятором.

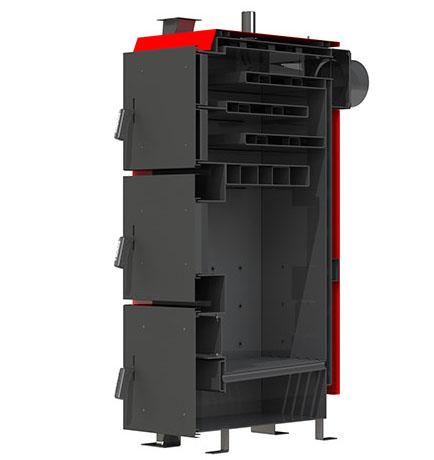

Елементи конструкції котла

Вентилятор

Керує інтенсивністю горіння палива та потужністю котла. При досягненні необхідної температури він уповільнюється і паливо тліє. Як тільки температура починає знижуватися, вентилятор знову роздмухує вогонь.

Автоматика

Система реагує на температуру в будинку та на вулиці, контролює спалювання палива за допомогою вентилятора.

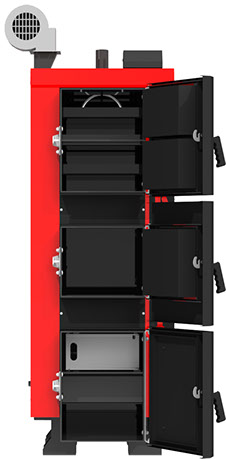

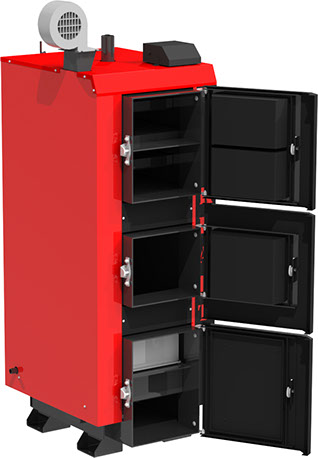

двері конвективного відділення

При чищенні котла дає можливість дістатися важкодоступних місць теплообмінника. Під час роботи котла категорично забороняється відкривати, щоб уникнути задимлення приміщення.

загрузочні дверцята

Призначена для завантаження палива в камеру топки і розпалювання першої закладки дров.

ревізійні дверцята

Призначена для регулювання подачі повітря, що забезпечує доступ до ящика зольника.

Термостійка ручка

Ергономічна ручка виконана з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного та безпечного використання. А її конструкція дозволяє герметично закривати дверцята.

теплоізоляція

З метою безпеки водяна сорочка котла з усіх боків закривається металевою конструкцією - обшивкою, під якою знаходиться шар термостійкої ізоляційної вати.

3 роки

гарантії

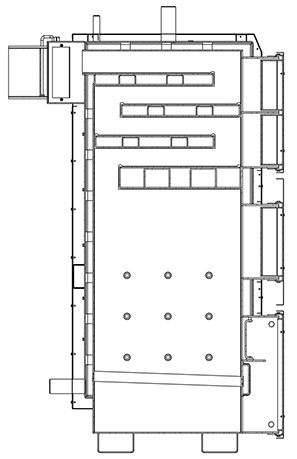

Теплообмінник напівавтоматичного котла Kraft виготовлений із котлової сталі найвищої проби, товщиною 6 мм. Контур топки та колосники наповнені водою, що запобігає прогоранню та продовжує експлуатаційний термін котла. Для більшої надійності шви зварюють із двох сторін: зсередини та зовні. Тож термін служби 20-25 років. Головним показником якості наших котлів є великий гарантійний термін – 3 роки.

1

3

4

5

2

Котлова сталь 6 мм

Основний матеріал – котлова сталь марки 09Г2С (європейський аналог P265GН) товщиною 6 мм. Вона витримує більш високу температуру, ніж потрібно для згоряння твердого палива. Котел виготовляється із цільного листа сталі, що зменшує кількість зварних швів.

2

Водяна рубашка

Стінки котла наповнені водою, що дозволяє ефективніше опалювати свій будинок. А так само дана конструкція дозволяє витримувати високі температури, що продовжує термін служби котла.

3

великий теплообмінник

6

Герметичні дверцята

Дверцята в камері згоряння виготовлені з котлової сталі, яка витримує великі температури. Їх конструкція забезпечує повну герметичність, що унеможливлює попадання зайвого кисню в камеру згоряння. Неконтрольоване надходження кисню різко знижує ККД котла та збільшує витрату палива.

5

Теплоізоляційний шар

Між водяною сорочкою та обшивкою знаходиться шар термостійкої ізоляційної вати. Це запобігає надмірній віддачі тепла в приміщення, де знаходиться котел, і дозволяє підвищити ефективність котла.

7

8

7

форсунки

Теплообмінник має складну конструкцію, яка закручує дим, що виділяється, уповільнюючи тим самим його хід. Водяні кишені встигають забрати ще більше тепла, що підвищує ефективність обігріву будинку.

4

водонаповнені колосники

Технологічне рішення, яке дозволяє уникнути прогорання ґрат. Вона зроблена з котлової сталі і наповнена водою, тому охолоджує сталь і додатково забирає тепло від палива, що згоріло.

У верхній частині топки розташовані форсунки для подачі вторинного повітря. Це дає можливість застосовувати схему верхнього горіння, що істотно збільшує час роботи котла на одному завантаженні.

8

подвійна зварювання швів

Зварювальний шов впливає термін служби котла. Шви теплообмінників заварюються з 2 сторін: зсередини та зовні. Завдяки цьому термін служби казана значно збільшується.

6

технічні характеристики

Параметри

Од. вим.

L20

L25

L30

L40

L50

L75

L97

Потужність

кВт

20

25

30

40

50

75

97

Орієнтовно опалювальна площа

м²

200

250

300

400

500

750

1000

ККД

%

86

Площа поверхні теплообміну в казані

м²

2,7

3,1

3,5

4,1

5,0

6,5

8,6

Об'єм води в котлі

л

87

104

125

154

184

270

328

Маса котла без води

кг

325

358

402

435

630

788

945

Мінімальна температура води

°C

58

Максимальна температура води

°C

90

Номінальний (максимальний) тиск води

МПа

0,15

0,2

Випробувальний тиск води, не більше

МПа

0,4

Споживання електроенергії (230 В, 50 Гц)

Вт

85

105

160

175

Діаметр патрубків "подачі" та "обратки" (Ду)

мм

50

65(ФЛ)

Діаметр патрубка запобіжного клапана

мм

15

20

Параметри топки

L20

L25

L30

L40

L50

L75

L97

Глибина топки

мм

400

470

510

590

610

710

970

Ширина топки

мм

380

400

450

550

Об'єм топки

дм³

88

98

122

145

214

305

416

Висота завантажувальної дверцяти

мм

215

245

300

Ширина завантажувальної дверцяти

мм

335

355

360

460

Параметри димаря

L20

L25

L30

L40

L50

L75

L97

Необхідна тяга димових газів

Па

23-35

Температура топкових газів на виході з котла

°C

100-180

Площа перерізу

см²

254

380

490

706

Внутрішній діаметр

мм

180

220

250

300

Висота (мінімальна)

м

5

6

7

Габаритні розміри котла

L20

L25

L30

L40

L50

L75

L97

B - ширина (зі зливним патрубком)

мм

580

600

650

750

В1 - ширина по корпусу котла

мм

540

560

610

710

H - висота з патрубком подачі

мм

1490

1540

1865

1875

H1 - висота до центру димаря

мм

1240

1290

1270

1590

1575

1550

H2 - висота до патрубка обратки

мм

290

325

L - максимальна глибина

мм

1000

1070

1095

1225

1245

1350

1605

L1 - глибина по корпусу

мм

670

735

775

855

875

975

1235

Вартість

L20

L25

L30

L40

L50

L75

L97

Ціна з автоматикою

грн

60 000

64 400

71 000

77 500

96 900

138 900

169 900

Ціна без автоматики

грн

53 500

57 900

64 500

-

Інструкція з експлуатації

Kraft серії L



Забороняється використовувати котел Kraft серії L, не ознайомившись з інструкцією з експлуатації!

УВАГА! Виробник має право вносити зміни до конструкції котла в рамках модернізації виробу. Ці зміни можуть бути не відображені на сайті та в цьому Посібнику, за умови, що основні характеристики виробу залишаться без змін.

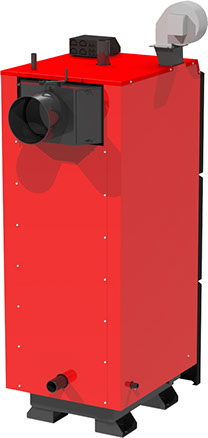

1. Патрубок «обратки»

Підведення теплоносія (води) здійснюється через патрубки зворотної мережної води, розташованого в нижній частині задньої стінки котла.

2. Патрубок «подачі»

Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережної води, що розташований на верхній площині котла.

3. Штуцер зливу води з котла

Використовується для зливу води із котла. Розміщений внизу задньої стінки на новіших модифікаціях котлів розміщений в нижній частині бічної стінки корпусу.

4. Штуцер під групу безпеки котла

У верхній частині корпусу котла розташований штуцер для встановлення безпеки групи котла.

5. Борів

Топкові гази виходять у димар через борів, розташований у задній частині корпусу котла.

6. Шибер

Борів обладнано вбудованим дросельним клапаном продуктів згоряння – шибером. У разі надто високої тяги в димарі шибер дозволяє знизити її шляхом часткового перекриття вихідного отвору.

7. Вихід під вентилятор

Призначений для кріплення вентилятора розміщений у верхній площині корпусу котла.

8. Ніжки котла

Стійкі ніжки зроблені з міцного матеріалу таким чином, щоб було зручно при транспортуванні.

2

3

1

4

5

6

8

7

УВАГА!

Забороняється експлуатація котла без запобіжного клапана та/або групи безпеки котла.

Комплектація

гарантія

Комплект поставки включає:

Середній термін служби – 14 років.



- Котел у зборі;

- Блок автоматики управління;

Термін гарантії розраховується від дати видачі котла покупцеві та складає:



- Вентилятор;



- 3 роки на справну дію котла;



- Запобіжний клапан (Німеччина);

- Комплект чищення котла;



- 1 рік на вузли електроніки, автоматики та механічні пристрої (змонтовані у казані, випущені іншими виробниками: контролер, вентилятор, клапан безпеки).



- паспорт (інструкція з експлуатації).

Гарантія не поширюється на матеріали, що швидко зношуються:

Можливе постачання котлів до 30 кВт без автоматики. Додатково можливе постачання механічного регулятора тяги.



- ущільнювачі;

- конденсатори;



- датчики.

інші переваги

надійність

Котел Kraft серії L виготовляється із матеріалів високої якості. Теплообмінник із котлової сталі товщиною 6мм, забезпечує довгий термін служби. У поєднанні з польською автоматикою котел стає дуже надійним джерелом тепла у Вашому будинку.

Легкість у використанні

Котел має автоматичний блок автоматики. Автоматика забезпечує постійне збереження встановленої температури котла, автоматичне включення та вимкнення насосів та вентилятора наддуву, постійне зчитування температур.

безпека

У разі перевищення максимально допустимої температури котла, автоматика блокує доступ кисню в камеру згоряння.

Якщо вимикається світло, автоматика не працюватиме і захищатиме казан від перегріву. В цьому випадку падає заслінка, вентилятор припиняє нагнітання повітря в камеру згоряння та вогонь згасає.

Сумісність із бойлером

При підключенні бойлера непрямого нагріву краще вибирати схему з пріоритетом - вона забезпечує необхідну кількість потреб гарячої води. При цьому опалення не страждає: для нагрівання всього об'єму води достатньо 20-40 хвилин, а для підтримки температури при розігрітому казані - 3-8 хвилин. За такий час жоден будинок не охолоне.

Тривалість горіння

Напівавтоматичний котел працює на одному завантаженні від 7 до 24 годин. Тривалість залежить від виду палива, температури на вулиці та типу горіння. Спалювання в котлі автоматично керується контролером та вентилятором. Паливо завантажується вручну.
