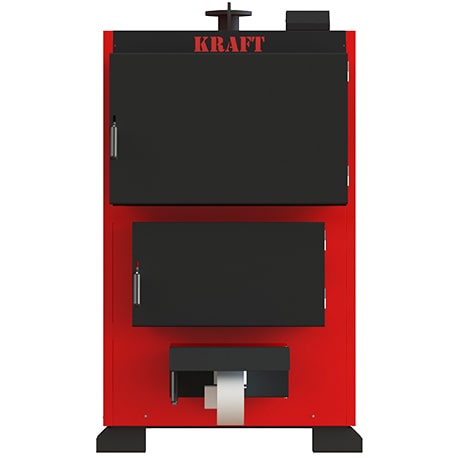

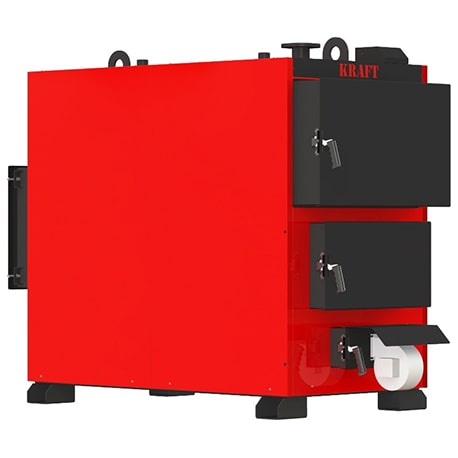

твердотопливный котел Kraft серии Prom / Prom F

промисловий твердопаливний Котел з жаротрубним теплообмінником Kraft серії Prom / Prom F

виберіть потужність котла

доставка по всій

Україні

Ціна: 167 500 грн

ціна з факельним пальником: 343 000 грн

 Є в наявності

Ціна: 202 000 грн

ціна з факельним пальником: 419 000 грн

 Є в наявності

Ціна: 242 500 грн

ціна з факельним пальником: 529 000 грн

Під замовленням

Ціна: 299 500 грн

ціна з факельним пальником: 625 000 грн

Під замовлення

Ціна: 345 900 грн

ціна з факельним пальником: 699 000 грн

Під замовленням

Ціна: 426 900 грн

ціна з факельним пальником: 915 000 грн

Під замовленням

Ціна: 499 000 грн

ціна з факельним пальником: 1 079 000 грн

Під замовленням

Ціна: 608 500 грн

ціна з факельним пальником: 1 250 000 грн

Під замовлення

Ціна: 770 000 грн

ціна з факельним пальником: 1 519 000 грн

Під замовлення

Ціна: 838 900 грн

ціна з факельним пальником: 1 832 000 грн

Під замовлення

98

150

200

250

300

400

500

600

800

1000

Види палива

Доставимо котел до будь-якого населеного пункту України, де є відділення або адресна доставка транспортної компанії.

Оплата зручним способом

Готівкою переказ на банківську картку Приватбанку (оплата за рахунком), за безготівковим розрахунком (з ПДВ).

дрова заготовленные

древесные отходы

мелкий уголь

уголь каменный

пеллета з дерева

древесные брикеты

брикеты из угля

Гарантія 3 роки від виробника

Гарантійний термін на всі твердопаливні котли KRAFT складає 3 роки. Експлуатаційний термін складає 14 років.

Оформлення замовлення

* обов'язкові поля для заповнення. Ваші дані захищені політикою конфіденційності.

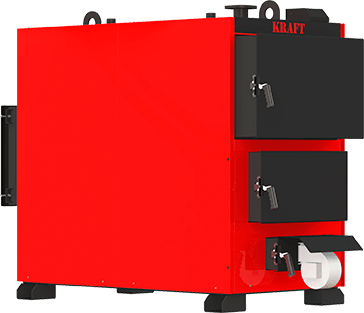

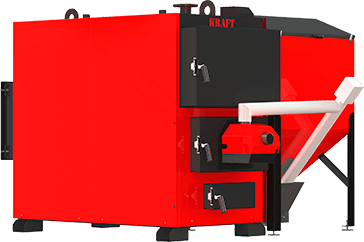

елементи конструкції котла із жаротрубним теплообмінником

Автоматика

дверцята конвективного відділення

загрузочна дверцята

Призначена для завантаження та довантаження палива (пелети) у паливний бункер.

Шнек

Доставляє паливо (пеллету) з паливного бункера на пальник.

паливний бункер

Бункер наповнюється паливом (пілетою), яке через шнек надходить на смолоскипний пальник. Об'єм бункера дозволяє робити довантаження раз на тиждень, при цьому котел безперервно опалюватиме приміщення цілодобово.

Факельний пальник

Призначена для автоматичної подачі та спалювання паливних гранул (пелет) у казані. Пеллета, потрапляючи в зону горіння, спалахує і, згоряючи в повітряному потоці, утворює факел. При цьому практично не утворюючи диму та золи.

Вентилятор

Керує інтенсивністю горіння палива та потужністю котла. При досягненні необхідної температури він уповільнюється і паливо тліє. Як тільки температура починає знижуватися, вентилятор знову роздмухує вогонь.

Система реагує на температуру в будинку та на вулиці, контролює спалювання палива за допомогою вентилятора.

Під час чищення котла дає можливість дістатися до важкодоступних місць теплообмінника.

загрузочная дверцы

Предназначена для загрузки топлива в топочную камеру и растопки первой закладки дров.

ревізійні дверцята

Призначена для регулювання подачі повітря, що забезпечує доступ до ящика зольника. На дверцятах монтується вентилятор.

Термостійка ручка

Ергономічна ручка виконана з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного та безпечного використання. А її конструкція дозволяє герметично закривати дверцята.

теплоізоляція

З метою безпеки водяна сорочка котла з усіх боків закривається металевою конструкцією - обшивкою, під якою знаходиться шар термостійкої ізоляційної вати.

1

3

4

2

6

5

7

8

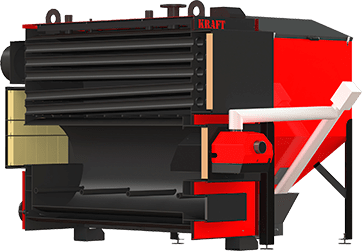

1 мВт

СИЛА

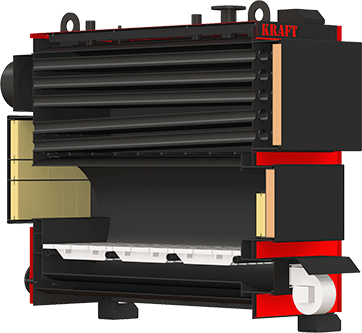

Основною характеристикою казана є його потужність. Від правильного розрахунку потужності залежить, чи справлятиметься опалення з оптимальним нагріванням приміщень у пікові навантаження. В основному вони мають рацію – для України потужність котла розраховується з показника 1кВт на 10 квадратних метрів. Для промислових цілей запас потужності котла має бути на рівні 30%.

1

Котлова сталь 8 мм

5

Теплоізоляційний шар

Основний матеріал - котлова сталь марки 09Г2С (P265GН) товщиною 8 мм (котли потужністю 98 та 150 кВт виготовляються із сталі товщиною 6мм). Вона витримує вищі температури. Котел виготовляється із цільного листа сталі, що зменшує кількість зварних швів.

Між водяною сорочкою та обшивкою знаходиться шар термостійкої ізоляційної вати. Це запобігає надмірній віддачі тепла в приміщення, де знаходиться котел.

6

Герметичні дверцята

2

Водяна рубашка

Стінки котла наповнені водою, що дозволяє ефективніше опалювати свій будинок. Конструкція дозволяє витримувати високі температури, що продовжує термін служби котла.

Дверцята в камері згоряння виготовлені з котлової сталі, яка витримує великі температури. Їхня конструкція забезпечує повну герметичність. Неконтрольоване надходження кисню в топку різко знижує ККД котла та збільшує витрату палива.

3

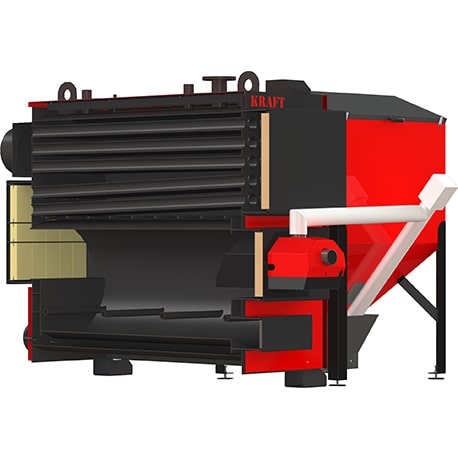

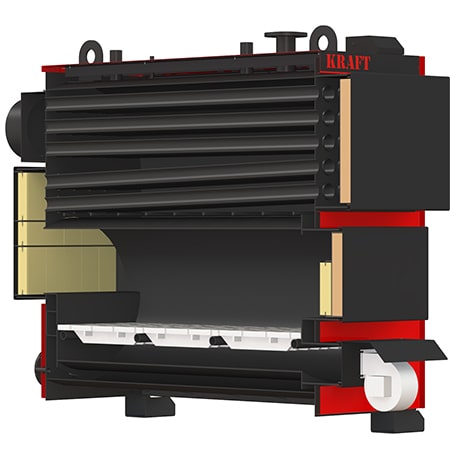

жаротрубний теплообмінник

7

топка пальника

Димові гази з топки потрапляють у металеві труби теплообмінника. Жар проходить крізь внутрішню область труб та нагріває метал. Нагріті труби зовні занурені у воду, відповідно віддають тепло воді.

Основою пальників є топка. У ній відбувається первинне згоряння та подальший допалювання продуктів газифікації пелети.

8

подвійна проварка швів

4

Колосникова решітка

Чавунні набірні грати, що служать для підтримки шару твердого палива.

Зварювальний шов впливає термін служби котла. Шви теплообмінників заварюються з 2 сторін: зсередини та зовні. Завдяки цьому термін служби казана значно збільшується.

технічні характеристики

Параметри

Од. вим.

Prom 98

Prom 150

Prom 200

Prom 250

Prom 300

Prom 400

Prom 500

Prom 600

Prom 800

Prom 1000

Потужність

кВт

98

150

200

250

300

400

500

600

800

1000

Орієнтовно опалювальна площа

м²

980

1 500

2 000

2 500

3 000

4 000

5 000

6 000

8 000

10 000

ККД

%

85

Площа поверхні теплообміну в казані

м²

-

Об'єм води в котлі

л

565

770

830

1315

1435

1485

1605

1935

2430

2850

Маса котла без води

кг

1150

1430

1585

2095

2405

2815

3180

3620

4630

5580

Мінімальна температура води

°C

55

Максимальна температура води

°C

95

Номінальний (максимальний) тиск води

МПа

0,3

Випробувальний тиск води, не більше

МПа

0,5

Споживання електроенергії (230 В, 50 Гц)

Вт

220

450

800

1110

Діаметр патрубка запобіжного клапана

мм

50

2х50

Діаметр патрубків "подачі" та "обратки" (Ду)

мм

65 (ФЛ)

80 (ФЛ)

100 (ФЛ)

125 (ФЛ)

Параметри топки і бункера

Prom 98

Prom 150

Prom 200

Prom 250

Prom 300

Prom 400

Prom 500

Prom 600

Prom 800

Prom 1000

Глибина топки

мм

1200

1700

1800

1750

1800

1900

2150

2400

2000

Ширина топки

мм

740

900

990

1250

1500

Обсяг топки

дм³

340

480

520

740

770

970

1100

1230

4062

Висота завантажувальних дверцят

мм

385

480

530

570

900

Ширина завантажувальних дверцят

мм

650

740

1000

Параметри димоходу

Prom 98

Prom 150

Prom 200

Prom 250

Prom 300

Prom 400

Prom 500

Prom 600

Prom 800

Prom 1000

Необхідна тяга димових газів

Па

23-35

Температура топкових газів на виході з казана

°C

140-220

Площа зрізу

см²

706

960

1256

1590

1960

2827

Внутрішній діаметр

мм

298

348

398

448

498

598

Висота (мінімальна)

м

7

9

12

15

16

18

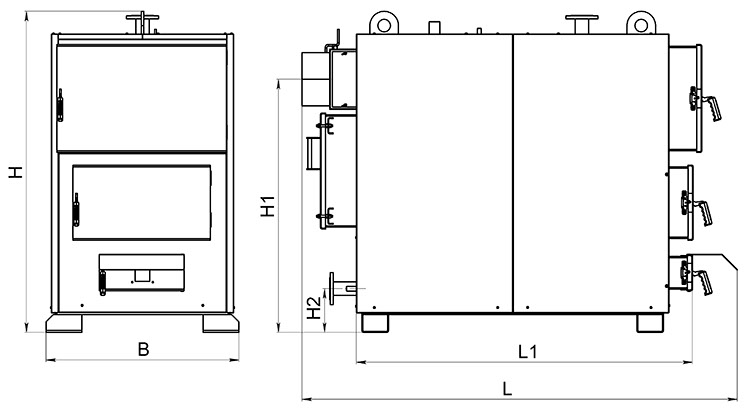

Габаритні розміри котла

Prom 98

Prom 150

Prom 200

Prom 250

Prom 300

Prom 400

Prom 500

Prom 600

Prom 800

Prom 1000

B - загальна ширина

мм

1090

1160

1260

1365

2010

H - висота з патрубками подачі

мм

1800

1840

2060

2160

2240

2295

2710

2910

H1 - висота до центру димоходу

мм

1420

1630

1730

1810

1800

1865

2185

2335

Н2 - висота до центру патрубка обратки

мм

250

415

L - глибина з димоходом

мм

1950

2450

2545

2600

2650

2750

2990

3020

3455

L1 - глибина по корпусу котла

мм

1390

1890

1990

2040

2090

2190

2440

2330

2420

Вартість котла із жаротрубним теплообмінником

Prom 98

Prom 150

Prom 200

Prom 250

Prom 300

Prom 400

Prom 500

Prom 600

Prom 800

Prom 1000

Ціна (Prom):

грн

167 500

202 000

242 500

299 500

345 900

426 900

499 000

608 500

747 900

838 900

Ціна з пальником, шнеком і бункером (Prom F):

грн

343 000

419 000

529 000

625 000

699 000

915 000

1 079 000

1 250 000

1 519 000

1 832 000

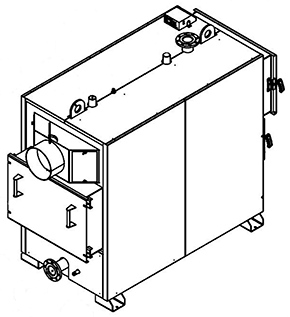

Інструкція по експлуатації

Kraft серии Prom



Забороняється використовувати котел Kraft Prom, не ознайомившись з інструкцією з експлуатації!

УВАГА! Виробник має право вносити зміни до конструкції котла в рамках модернізації виробу. Ці зміни можуть бути не відображені на сайті та в цьому Посібнику, за умови, що основні характеристики виробу залишаться без змін.

1. Патрубок «обратки»

Підведення теплоносія (води) здійснюється через патрубки зворотної мережної води, розташованого в нижній частині задньої стінки котла.

2. Патрубок «подачі»

Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережної води, що розташований на верхній площині котла.

3. Штуцер зливу води з котла

Використовується для зливу води із котла. Розміщений внизу задньої стінки на новіших модифікаціях котлів розміщений в нижній частині бічної стінки корпусу.

4. Штуцер під групу безпеки котла

У верхній частині корпусу котла розташований штуцер для встановлення безпеки групи котла.

5. Борів

Топкові гази виходять у димар через борів, розташований у задній частині корпусу котла.

6. Шибер

Борів обладнано вбудованим дросельним клапаном продуктів згоряння – шибером. У разі надто високої тяги в димарі шибер дозволяє знизити її шляхом часткового перекриття вихідного отвору.

7. Дверцята ревізійні

Забезпечує доступ до топки котла та ящика зольника.

8. Технологічний патрубок

Невеликий відрізок труби, приєднаний до конструкції котла.

9. Такелажні елементи

Використовуються для підйому котла за допомогою вантажопідйомних механізмів.

8

4

2

9

3

1

6

5

7

4

9

УВАГА!

Забороняється експлуатація котла без запобіжного клапана та (або) групи безпеки котла

Заборонено вносити зміни до роботи приладів безпеки та контролю, не отримавши дозволу та рекомендації від виробника даного обладнання.

Комплектація котла PROM

гарантія

Комплект поставки котла з жаротрубним теплообмінником включає:

Средній строк служби - 14 років.



- твердопаливний котел;

Термін гарантії розраховується від дати видачі котла покупцеві та складає:



- блок керування котлом Krypton (Польща);



- вентилятор наддуву повітря М+М;



- 3 роки на справну роботу казана;



- Запобіжний клапан тиску (3 атм);

- інструмент для чищення котла (скребок та совок) з кронштейном;

- паспорт, інструкція з експлуатації.



- 1 рік на вузли електроніки, автоматики та механічні пристрої (змонтовані у казані, випущені іншими виробниками: контролер, вентилятор, клапан безпеки, моторредуктор, шнековий механізм подачі палива).

Гарантія не поширюється на матеріали, що швидко зношуються:

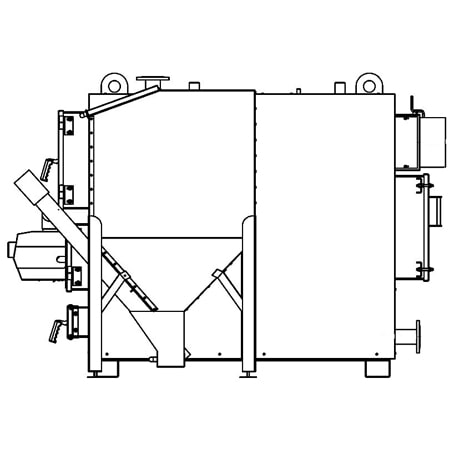

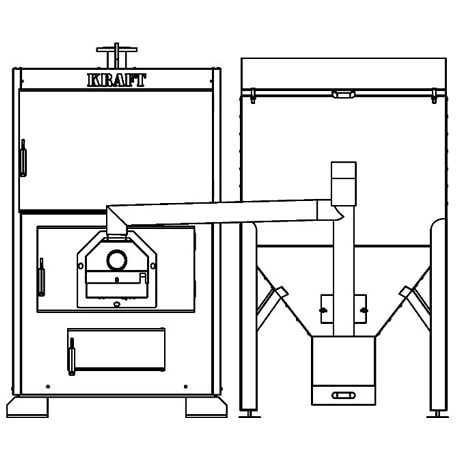

Комплектація котла prom f (з факельним пальником)



- ущільнювачі дверей;

Комплект поставки котла з жаротрубним теплообмінником включає:



- шамотні матеріали;



- котел із жаротрубним теплообмінником;



- Чавунні матеріали;



- факельний пелетний пальник;



- ізоляційну плиту дверцят та відбивач.



- Контролер управління;



- шнек подачі пального з гнучким шлангом, що з'єднує його з пальником;



- Паливний бункер (1000 л.);



- Запобіжний клапан тиску (3 атм);



- пристрої для обслуговування (очищення) котла;



- паспорт, инструкция по эксплуатации.
