твердопаливний котел Kraft серії R

Універсальний твердопаливний котел з ретортним пальником Kraft серії R

Виберіть потужність котла

Безкоштовна доставка по Україні

Ціна: 108 300 грн

 Є в наявності

Ціна: 111 200 грн

 Є в наявності

Ціна: 127 500 грн

 Є в наявності

Ціна: 137 700 грн

 Є в наявності

Ціна: 153 300 грн

 Є в наявності

Ціна: 213 300 грн

 Є в наявності

Ціна: 258 300 грн

 Є в наявності

20

25

30

40

50

75

97

Види палива

Безкоштовно доставимо котел до будь-якого населеного пункту України, де є відділення або адресна доставка транспортної компанії.

Оплата зручним способом

Накладений платіж (готівкою при отриманні), переказ на банківську картку Приват Банку (за рахунком), за безготівковим розрахунком (з ПДВ).

пеллета дерев'яна

пелета з соняшника

дрібне вугілля

деревні відходи

лушпиння з горіха

Гарантія 3 роки від виробника

Гарантійний термін на всі твердопаливні котли KRAFT складає 3 роки. Експлуатаційний термін складає 14 років.

оформлення замовлення

* обов'язкові поля для заповнення. Ваші дані захищені політикою конфіденційності.

Пелетний котел KRAFT серії R – це котел з автоматичною подачею палива, обладнаний польським пальником ретортного типу Pancer Pol. Перевага такого пальника в її простоті, а головне - вона працює як на пелеті, так і на дрібнофракційному вугіллі розміром 5-25 мм.

При конструюванні цього типу котлів за основу було взято котли серії L. Тобто пеллетний котел має збільшений теплообмінник, який гарантує заявлену потужність.

Принцип роботи агрегату полягає в тому, що пальник входить у котел збоку. Там же встановлюється бункер для палива. За бажанням замовника пальник може бути прикручений як з лівого боку котла, так і з правого. Особливість котлів з таким типом пальників у тому, що бункер жорстко з'єднаний з пальником, який у свою чергу зафіксований у котлі. Бункер встановлений над шнеком пальника і донизу має форму конуса, тому пелета і потрапляє в шнек пальника. Далі шнековим механізмом паливо подається в реторту з якої піднімається вгору де, і відбувається його спалювання. У той же час в пальник, вентилятором, що нагнітає, подається повітря.

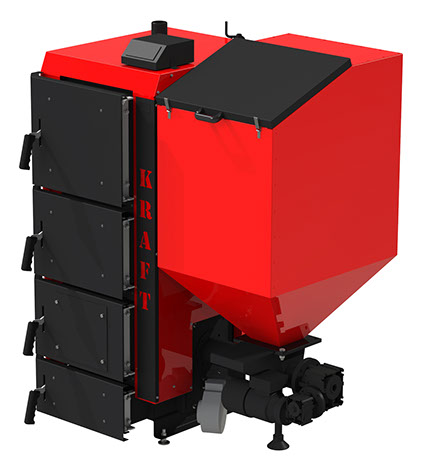

элементы конструкции котла

Автоматика

теплоизоляция

Система реагирует на температуру в доме и на улице, контролирует сжигание топлива с помощью вентилятора.

загрузочная дверцы

Предназначена для загрузки и догрузки топлива в топливный бункер.

В целях безопасности ,водяная рубашка котла со всех сторон закрывается металлической конструкцией - обшивкой, под которой находится слой термостойкой изоляционной ваты.

Мотор-редуктор шнека

Приводит в движение шнек который доставляет топливо из бункера в реторту.

дверцы для чистки

Предназначена для чистки котла, обеспечивает доступ к ящику зольника.

Топливный бункер

Бункер наполняется топливом, которое через шнек поступает на факельную горелку. Объем бункера позволяет делать догрузку раз в неделю, при этом котел будет беспрерывно отапливать помещение круглые сутки.

Термостойкая ручка

Эргономичная ручка выполнена из термостойкого пластика, предназначена для надёжной изоляции камеры сгорания, удобного и безопасного использования.

дверцы конвективного отделения

При чистки котла дает возможность добраться до труднодоступных мест теплообменника. Во время работы котла категорически запрещается открывать во избежания задымления помещения.

Вентилятор

Управляет интенсивностью горения топлива. При достижении необходимой температуры он замедляется и топливо тлеет. Когда температура начинает снижаться, вентилятор раздувает огонь.

1

3

4

5

2

7

8

6

6 мм

сталь

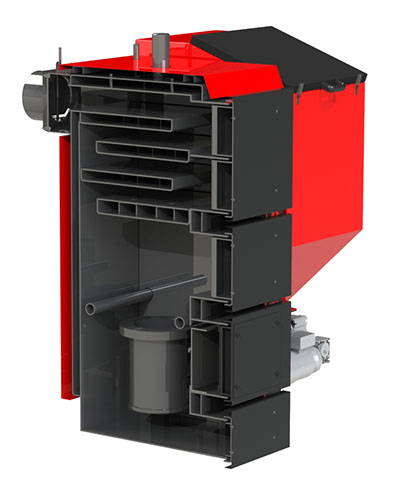

Благодаря тому, что в своем производстве мы используем специальную котловую сталь, марки 09Г2С (P265GH по гостам ЕС), передовые конструкторские решения и самое лучшее сварочное оборудование мы выпускаем котлы, срок службы которых достигает 20 лет. Сварочные швы наших котлов способны выдерживать температуру около 1200 градусов (по Цельсию). Таким образом котлы Kraft обладают высокой надежностью.

1

Котловая сталь 6 мм

5

Теплоизоляционный слой

Основной материал - котловая сталь марки 09Г2С (европейский аналог P265GН) толщиной 6 мм. Она выдерживает более высокие температуры, чем требуется для сгорания твердого топлива. Котел изготавливается из цельного листа стали, что уменьшает количество сварных швов.

Между водяной рубашкой и обшивкой находится слой термостойкой изоляционной ваты. Это предотвращает чрезмерную отдачу тепла в помещения где находится котел, и позволяет повысить эффективность котла.

6

Герметичные дверцы

2

Водяная рубашка

Стенки котла наполнены водой, что позволяет более эффективно отапливать свой дом. А так же данная конструкция позволяет стали выдерживать высокие температуры, что продлевает срок службы котла.

Дверцы в камере сгорания сделаны из котловой стали, которая выдерживает большие температуры. Их конструкция обеспечивает полную герметичность, что исключает попадание лишнего кислорода в камеру сгорания. Неконтролируемое поступление кислорода резко снижает КПД котла и увеличивает расход топлива.

3

Большой теплообменник

7

Дефлектор или форсунки

Теплообменник имеет сложную конструкцию, которая закручивает выделяемый дым, замедляя тем самым его ход. Водяные карманы успевают забрать еще больше тепла, что повышает эффективность обогрева дома.

Для равномерного распределения продуктов горения по теплообменнику в котлах предусмотрены: или чугунная плита - дефлектор, расположена над ретортой, или воздушные форсунки, расположенные по бокам реторты.

4

Реторта

8

Двойная проварка швов

Самоочищающаяся чугунная топка-реторта, выполненная в форме бокала. В реторте происходит процесс сжигания топлива с участием воздуха, поставляемого приточным вентилятором.

Сварочный шов влияет на срок службы котла. Швы теплообменников завариваются с 2 сторон: изнутри и снаружи. Благодаря этому срок службы котла значительно увеличивается.

технические характеристики

Параметры

Ед. изм.

R20

R25

R30

R40

R50

R75

R97

Мощность

кВт

20

25

30

40

50

75

97

Ориентировочно отапливаемая площадь

м²

200

250

300

400

500

750

1000

КПД

%

91

Площадь поверхности теплообмена в котле

м²

2,6

3,1

3,5

4,0

4,9

6,5

8,7

Объем воды в котле

л

82

96

112

136

170

250

302

Масса котла без води

кг

420

460

500

545

690

910

1210

Минимальная температура води

°C

58

Максимальная температура води

°C

90

Номинальное (максимальное) давление води

МПа

0,15

0,2

Испытательное давление воды, не более

МПа

0,4

Потребление электроэнергии (230 В, 50 Гц)

Вт

180

350

430

Диаметр патрубков "подачи" и "обратки" (Ду)

мм

50

65(ФЛ)

Диаметр патрубка предохранительного клапан

мм

15

20

Параметры топки и бункера

R20

R25

R30

R40

R50

R75

R97

Глубина топки

мм

400

470

510

590

610

710

970

Ширина топки

мм

380

400

450

550

Объем топки

дм³

88

98

122

145

214

305

416

Объем топливного бункера

мм

240

345

450

600

Параметры дымохода

R20

R25

R30

R40

R50

R75

R97

Необходимая тяга дымовых газов

Па

23-35

Температура топочных газов на выходе из котла

°C

100-180

Площадь среза

см²

254

380

490

706

Внутренний диаметр

мм

180

220

250

300

Высота (минимальная)

м

5

6

7

Габаритные размеры котла

R20

R25

R30

R40

R50

R75

R97

B - общая ширина

мм

1185

1205

1220

1240

1575

1615

В1 - ширина по корпусу котла

мм

600

620

670

775

H - высота с патрубками подачи

мм

1500

1550

1540

1850

1860

H1 - высота с бункером

мм

1250

1305

1270

1575

1560

Н2 - высота до центра дымохода

мм

290

275

310

Н3 - высота до центра патрубка обратки

мм

290

275

310

L - глубина с дымоходом

мм

1055

1110

1255

1235

1245

1350

1605

L1 - глубина до патрубка обратки

мм

735

775

855

875

975

1235

L2 - глубина по корпусу котла

мм

710

755

835

855

995

1215

Стоимость

R20

R25

R30

R40

R50

R75

R97

Цена с ретортой, шнеком и бункером

грн

108 300

111 200

127 500

137 700

153 300

213 300

258 300

Инструкция по эксплуатации

Kraft серии R



Запрещается использовать котел Kraft серии R не ознакомившись с инструкцией по эксплуатации!

ВНИМАНИЕ! Производитель имеет право вносить изменения в конструкцию котла в рамках модернизации изделия. Эти изменения могут быть не отражены на сайте и в настоящем Руководстве, при условии что основные характеристики изделия останутся без изменений.

2

3

1

4

5

6

8

7

1. Патрубок «обратки»

Подвод теплоносителя (воды) осуществляется через патрубки обратной сетевой воды, который расположен в нижней части задней стенки котла.

2. Патрубок «подачи»

Отвод теплоносителя (воды) осуществляется соответственно через патрубок прямой сетевой воды, который расположен на верхней плоскости котла.

3. Штуцер слива воды из котла

Используется для слива воды из котла. Размещен в низу задней стенки на более новых модификациях котлов размещен в нижней части боковой стенки корпуса.

4. Штуцер под группу безопасности котла

В верхней части корпуса котла расположен штуцер для установления группы безопасности котла.

5. Боров

Топочные газы выходят в дымоход через боров, расположенный в задней части корпуса котла.

6. Шибер

Боров оборудовано встроенным дроссельным клапаном продуктов сгорания - шибером. В случае слишком высокой тяги в дымоходе шибер позволяет ее снизить путем частичного перекрытия выходного отверстия.

7. Нога

На ней размещено мотор-редуктор и бункер. Жесткое соединение шнеком с котлом, предоставляет устойчевость данной конструкции.

8. Бак аварийного охлаждения

Бак аварийного охлаждения шнека. Наполненный водой оборудованного клапаном и соединен со шнеком шлангом.

ВНИМАНИЕ!

Запрещается эксплуатация котла без предохранительного клапана и (или) группы безопасности котла.

Комплектация

гарантия

Комплект поставки включает в себя:

Средний срок службы - 14 лет.



- котел с четырехходовым теплообменником;

- горелка ретортного типа с системой подачи топлива;

Срок гарантии рассчитывается от даты выдачи котла покупателю и составляет:



- 3 года на исправную работы котла;



- система пожаротушения горелки;



- блок управления котлом;

- топливный бункер;

- предохранительный клапан;



- 1 год на узлы электроники, автоматики и механические устройства (смонтированные в котле, выпущенные другими производителями: контроллер, вентилятор, клапан безопасности, моторредуктор, шнековый механизм подачи топлива).



- приспособления для обслуживания (чистки) котла;

Гарантия не распространяется на быстроизнашивающиеся материалы:



- уплотнители;



- паспорт, инструкция по эксплуатации.



- конденсаторы;



- датчики.

другие преимущества

Надежность

Котел Kraft серии R изготавливается из материалов высокого качества. Теплообменник из котловой стали толщиной 6мм, обеспечивает долгий срок службы.

Работают практически без дыма

Дым из трубы, который мы привыкли видеть, - это не сгоревшая газовая фаза топлива.

В автоматических котлах Kraft топливо сгорает почти полностью, поэтому из трубы идет не дым, а едва заметный пар.

Автоматика котлов Kraft регулирует подачу кислорода в камеру сгорания. Поэтому топливо сгорает на ~99 %, а густой едкий дым не появляется.

Безопасность

Для предотвращения возгорания топлива в бункере котел имеет систему защиты от возгорания. Она состоит из энергонезависимого датчика температуры шнека и бака с водой оборудованного клапаном и соединенного со шнеком шлангом. При возгорании топлива в шнеке, его температура повысится и датчик откроет клапан бачка вода из которого зальет шнек.

Совместимость с бойлером

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает необходимое для бытовых нужд количество горячей воды. При этом отопление не страдает: для нагрева всего объема воды достаточно 20-40 минут, а для поддержания температуры при разогретом котле - 3-8 минут. За такое время ни один дом не остынет.
